超声波

美国物理声学公司(PAC)于2013年隆重推出基于windows7的多通道便携式超声A/B/C/TOFD扫描检测成像系统Table-UT。系统采用中文WIN7操作系统，嵌入式开发了超声软硬件及运动控制部分，系统内置大容量SSD固态硬盘。可无线连接蓝牙键盘鼠标，仪器本身采用触摸屏设计，整套系统采用电池供电，平板电脑大小。

高速双核 Windows Multicore CPU

中文WindowsTM 7操作系统

桌面化软件操作系统

4 个独立门

10.4” XGA T触摸屏 LCD (1024x768)分辨率

120 GB SSD 固态硬盘硬盘

热插拔锂电池设计工作时间长达4个小时以上

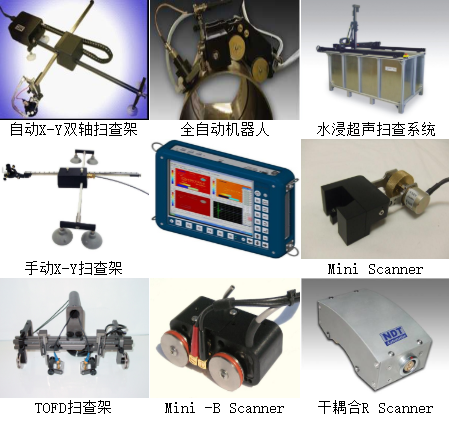

Tablet-UT系统的软件基于当今流行的WINDOWS 7系统。硬件集成为流行的平板电脑与数字化超声及位置编码硬件于一体的新便携式多功能超声波检测设备。Tablet-UT不同于目前市场上其他任何一套超声波检测仪器，更非单一化的数字超声波探伤仪或超声波测厚仪，而是真正实现了超声功能系统集成。除了与多种双轴手动扫查器，还可以通过其他软件，是Tablet-UT系统控制多种双轴、自动扫查系统如LSI系统或其他便携式系统及管道扫查系统。

Table UT应用:

材料测厚 焊缝检 TOFD成像

管道内腐蚀检测 储罐内腐蚀检测 A-UT焊缝检测

Table UT选项:

-2个独立通道

超声激发:

激发类型:方脉冲、尖脉冲、调制脉冲

激发电压:50-400 Volts

阻抗:> 10kΩ, 1.00 Ω and 100 Ω

采样速度:大于 5000/sec

超声接收: 前置放大器:12dB low noise preamp

带宽:500kHz to 20MHz

增益总量:0-82dB DAC/TCG

余量:0-60dB

动态范围:> 70 dB A/D

转换率:14 bits

电机控制:

电机轴数:3

控制类型:Step & Direction

编码输出:3

编码类型:Quadrature Signals

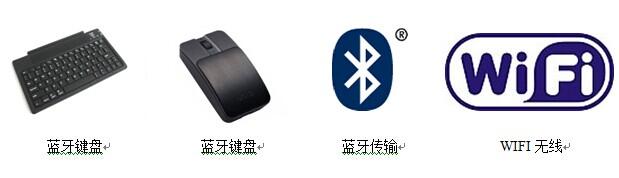

选件: 系统选件 -蓝牙鼠标键盘

连接方式- 无线wifi(选配)
