声发射案例

监测对象及目的：

本次声发射监测目的为了解引水隧洞横断面应力调整过程中微破裂发生位置和范围，确定 3引水隧洞 TBM 掘进过程中引起洞周岩体应力松弛的深度以及松弛时间。除直接帮助进行支护参数优化设计以外，还可以帮助分析岩体地应力、脆性大理岩岩体力学性质及支护机理的深化研究工作。根据声发射信号的强度、活度及发展变化规律，进行破坏或安全预报。

监测设备：

SH-II或SH-III设备;通用型AEwin软件;

监测效果：

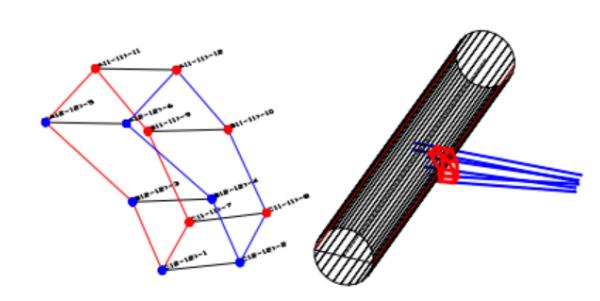

图1. 声发射监测区域空间示意图

本次监测顺利地完成了 TBM 掘进掌子面距监测区域约-50m 起至 TBM 掘进掌子面离开监测区域150m 远共计距离超过 200m，时间将近 20 天的岩体声发射活动情况。

(1)通过对声发射破裂信号在隧洞不同开挖时间的分布和个数变化情况可实现对隧洞施工开挖过程的岩体应力变化情况的判断和分析，可为围岩支护参数优化设计提供相关信息。

(2)声发射破裂信号在空间的分布规律与围岩松弛厚度和岩体受应力调整作用的扰动深度有关。

(3)声发射破裂信号的能量特征反映了在隧洞施工开挖形成一段时间内围岩的应力调整大致是一个由强到弱的过程，但期间仍可能会存在局部的反复过程。
