靶材钎焊水浸C扫描质量控制-水浸超声钎焊检测

浏览次数:7286来源:美国物理声学

使用设备:超声波水浸探伤系统 设备型号:UPK-36

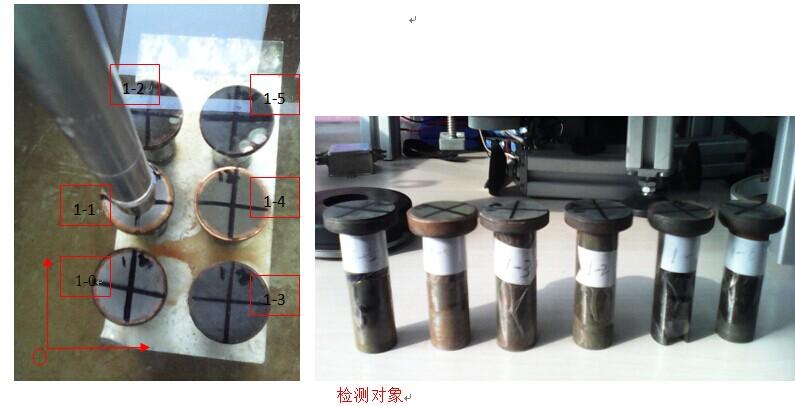

检测对象:金属焊接材料两种介质焊接界面检测 工件尺寸:直径30mm.


靶材钎焊水浸C扫描质量控制

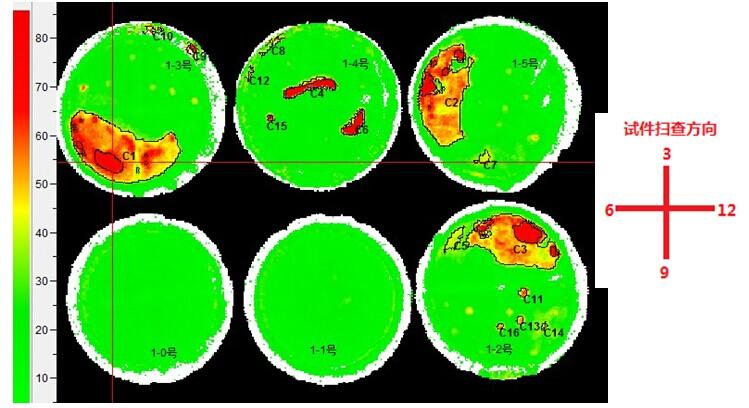

C扫描结果


靶材钎焊水浸C扫描质量控制1

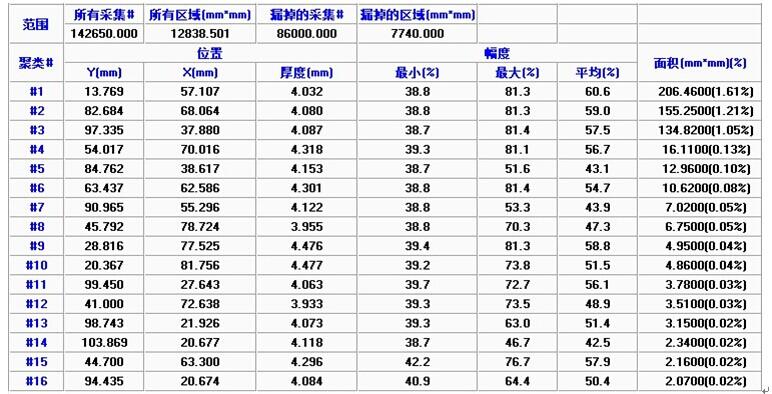

缺陷定量、位置、面积统计表


靶材钎焊水浸C扫描质量控制2

通过使用超声波水浸探伤系统不仅可以实现试件内部缺陷检测,还可以实现钎焊质量的检测,并且通过软件后期处理可以得到缺陷的各种信息,如面积大小、位置深度等信息
