声发射案例

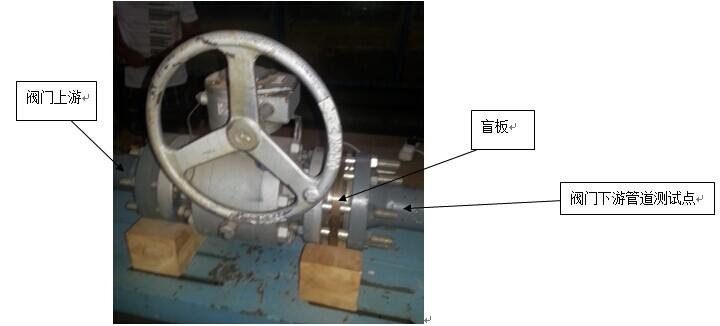

阀门照片如下图所示，该阀门为气体球阀，工程管径为3英寸，在阀门的下游安装有流量计，能够测试气体泄漏率;在阀门的上游连接氮气瓶和压力表。

1、 阀门的下游安装一个盲板，在盲板上有一个0.35mm的小孔，完全打开阀门，盲板上两侧压力差为0.5MPa，在盲板上或在下游管道上，测得的ASL值约为60db。此时阀门下游的压力表测得的泄漏率约为10L/min。如果把盲板看出一个闸阀，用软件测得的泄漏率为48.5L/min

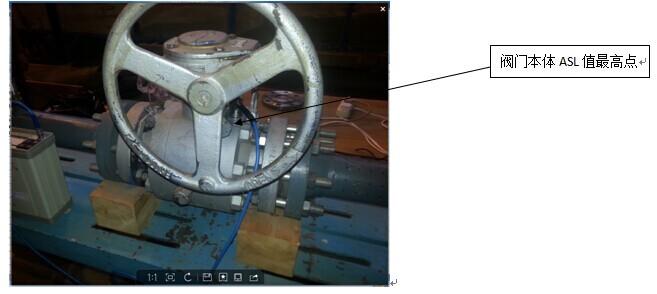

2、 把盲板去除，完全关闭阀门，保持上下游压力差为0.5Mpa，在阀门的本体上各个点测试，ASL值在13-15db间;拧动开关，在相同压力差下，在阀门本体上多个点测试，发现阀门本体上，靠近下游的顶部，ASL值更高。

3、 保持阀门上下游压力差为0.5MPa，拧动开关，当仪器读数稳定在30db时，流量计测得当前的泄漏率为3.5L/min，软件计算的泄漏率为2.7L/min。

4、 保持阀门上下游压力差为1Mpa，拧动开关，当仪器读数稳定在30db时，流量计测得的泄漏率为3L/min，软件计算的泄漏率为2.2L/min

5、 保持阀门上下游压力差为1.7MPa，拧动开关，当仪器读数为40db时，流量计测得的当前泄漏率为8L/min，软件计算的泄漏率为5.3L
