案例1.石家庄铁道大学轴承状态声发射检测


旋转设备故障诊断

实验描述:

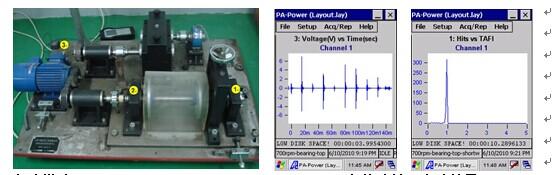

声发射传感器分别安装在1,2,3号位置,共测试2个轴承,一个好的,一个有故障

故障轴承在1号传感器下方,主轴转速700转/分钟,故外圈故障频率为62Hz左右有故障轴承实验结果:

实验结果:

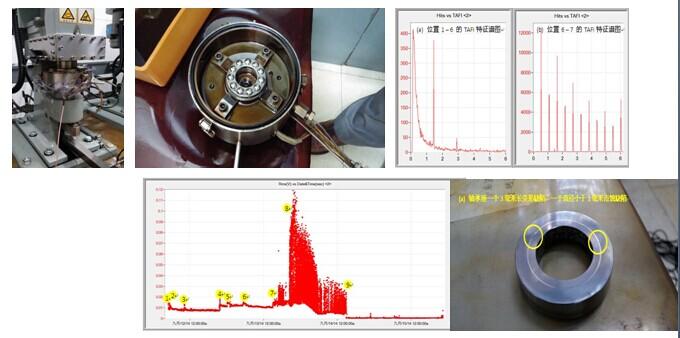

从各个阶段的TAFI图中都可以看出明显的整数位置的集中,随着破损状态的变化,周期特征也随着变化。

停机后发现,底座上出现1个3mm长的缺陷,和1个1mm的点蚀缺陷。

故障轴承长波形显示明显的由缺陷产生的周期性冲击信号,其周期为16.1毫秒也就是62Hz,与理论计算周期吻合。故障轴承时声发射特征指数在整数1处显示明显峰值。
