声发射技术在桥梁检测方面的应用

1、 混凝土桥梁的检测

l 测试步骤:在2m x 10m的混凝土梁上布置六个R6I传感器.

l 声发射门槛设置为32db.

l 检测时间为1小时.

l 声发射信号的活性主要取决于重载车辆的数目

l 绝大多数定位事件是重载车辆通过时产生的.

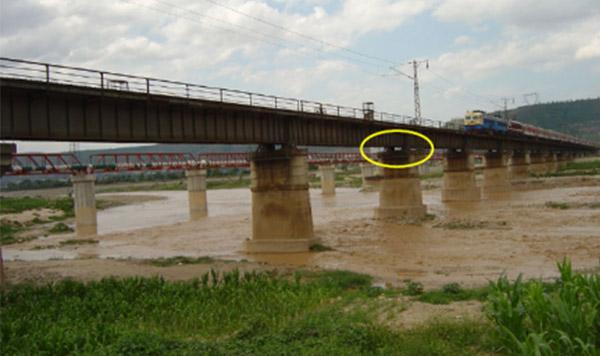

桥梁在线监测

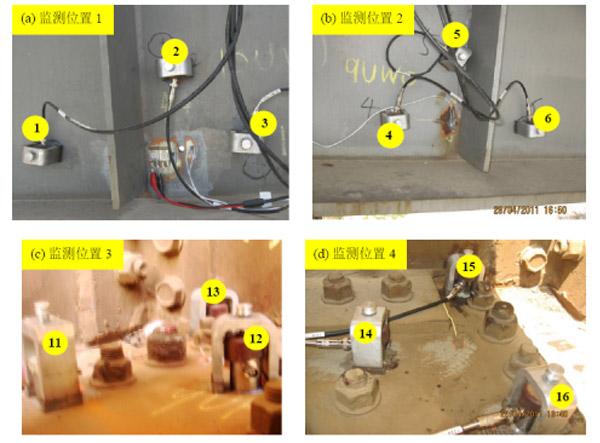

图1探头的布置

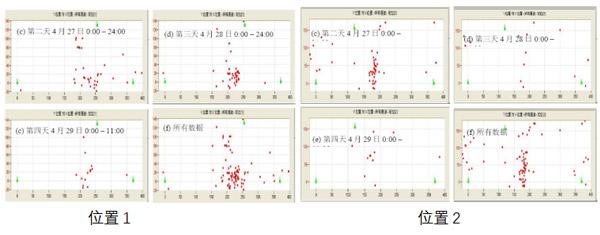

桥梁在线监测1

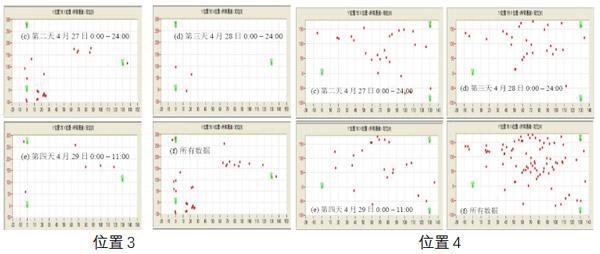

桥梁在线监测2

进一步的肉眼检查将声发射信号高活性区域的混凝土保护层去除,通过肉眼观察,发现该区域的损伤较严重。

基于撞击数的评判标准

l 严重损伤: 100 < N

l 中等损伤: 40 < N < 99

l 轻微损伤: 25 < N < 39

l 无损伤: N < 24
